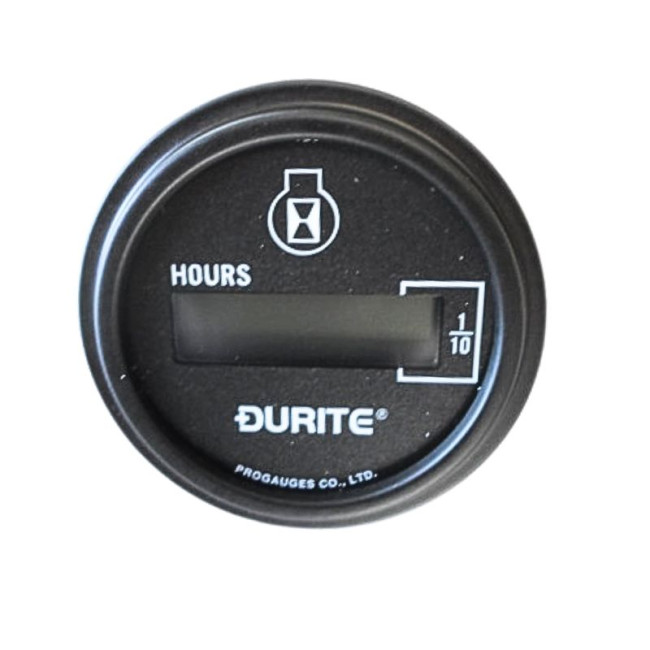

52 millimetri digitale Meter
  • 52 millimetri digitale Meter
  • 52 millimetri digitale Meter
  • 52 millimetri digitale Meter

52 millimetri digitale Meter

CAE-0-523-68
49,00 €
Tax included

40,83 € tax excl.

Quantity
Pagamenti sicuri al 100%

contaore digitale 52 mm

Spessore 20mm, 6,3 millimetri di connessione da 3 alette.

Funziona 10-36 V.

Fornito con alette e fissaggi.

Istruzioni per l'installazione sotto



disponibilitàin magazzino



CAE-0-523-68

1- Scegliere un luogo adatto per il calibro con accesso adeguato alla parte posteriore del calibro per i raccordi.
2. Spegnere il quadro ed estrarre la chiave. Scollegare la batteria (terra prima). Nota: Prima di scollegare la batteria pensare recuperare i codici se si dispone di un immobilizzatore.
3. Tagliare un foro del diametro di 52 millimetri nel punto scelto per il calibro. Inserire l'astina nel foro e montare la staffa a U sui perni di montaggio posteriori di livello. Allineare il manometro e serrare i dadi.
4. Collegare il terminale segnato al massimo 3 (circuito a tempo) e collegare il terminale segnato 2 a terra o alimentazione negativa.
1 segnato il terminale può essere lasciato non connesso o può essere collegato a più di permettere il contaore da leggere con il circuito temporizzato.
5- verificare che tutti i collegamenti siano corretti e sicuri. Ricollegare la batteria (ultima di massa). Avviare il motore e controllare i lavori contaore.
6- Il contaore può essere azzerato collegando momentannément un flusso positivo al terminale segnato 4
